Cum poți lega un led la 230V

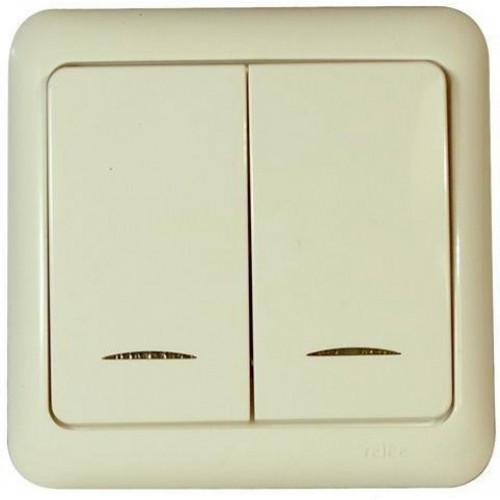

intrerupator ledAcest circuit permite conectarea unui LED la tensiunea de linie. Un LED în mod normal nu poate fi alimentat direct la 230V curent alternativ  şi el are nevoie de un curent limtat la 15mA. Prima problemă este pur si simplu rezolvata cu o dioda care elimină tensiunea în sens invers prin LED. Curentul este limitat de o rezistenţă legata in serie cu un condensator. Condesatorul este ales in functie de frecventa. Puteţi calcula pur şi simplu rezistenta condesatorului prin următoarea formulă:FORMULA led

La o frecvenţă de 50Hz şi o capacitate de 220nF veţi obţine o rezistenta de circa 16kΩ. Acest lucru este perfect pentru un LED . Rezistorul previne încărcarea bruscă a condensatorului.

Listă de piese:

C1:  220nF, 250V ~ (recomandat!)
R1: 2,2 kΩ
R2: 220Ω
D1: 1N4007 (sau echivalente, la 220V/230V)
LED1:  LED

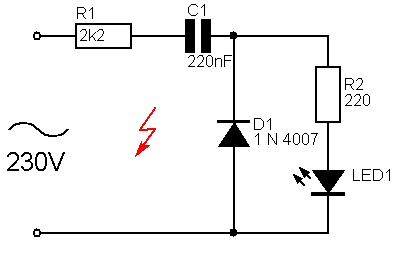

Schema electronică:led_la_230v

Atenţie. Acest circuit funcționează la tensiunea de rețea (230V). Evitați contactul cu acest circuit atât timp cât acesta este alimentat dar și imediat după ce acesta este decuplat de la rețea.  Toate piesele de pe acest circuit sunt conectate la reţea!
